配有 MINISLIDE MSQ 型滚珠模拟或数字的增量设计

配有 MINISLIDE MSQ 型滚珠模拟或数字的增量设计
发布时间:2024-08-22 16:16:22

集成至 MINISLIDE 微型无摩擦滑台的测距系统

MSQscale 基于我们经过测试的 MINISLIDE MSQ 导轨,适用于我们整个产品范围。

这一卓越的创新将导引和测量功能结合至高度集成的设计中。MSQscale 实现最紧凑的应用,可显著简化装配与安装。结果,MSQscale 是非常经济的解决方案,符合严格的技术要求。


MSQscale 是光学增量测量系统,由 MINISLIDE MSQ 导引系统和以下附加组件组成:

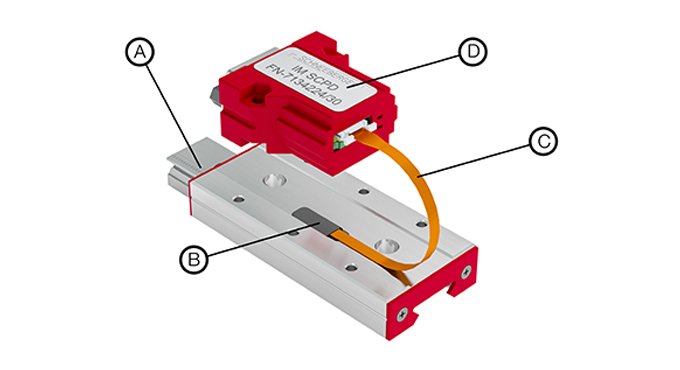

A    导轨上的尺度标
B    集成至承载架的光学传感器
C    柔性印刷(绝不可 动态负载)
D    接口模块

高精度尺度标是硬化导轨表面的组成部分。传感器记录了光学信号,并提供原始信号。它们在接口模块中以模拟或数字格式产生,可由客户进行处理。


选件

提供四种接口模块结构类型:

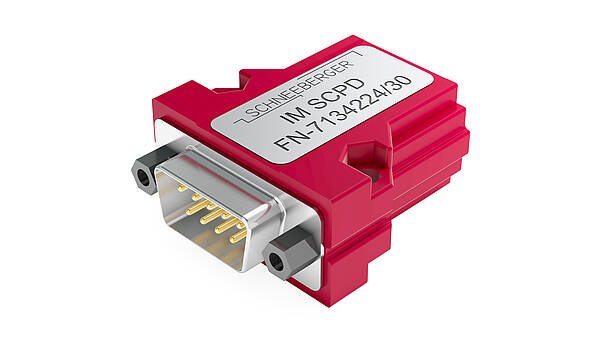

有带D-Sub 9 接头的外壳

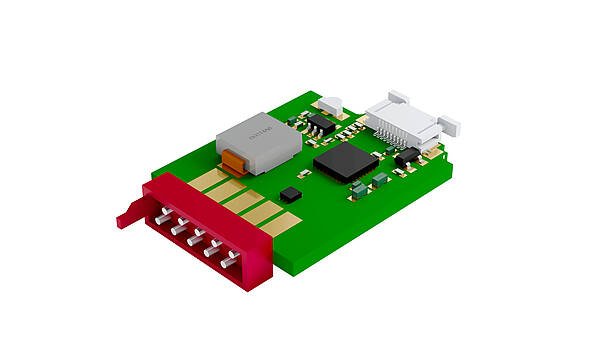

无带 Micro Match 接头的外壳

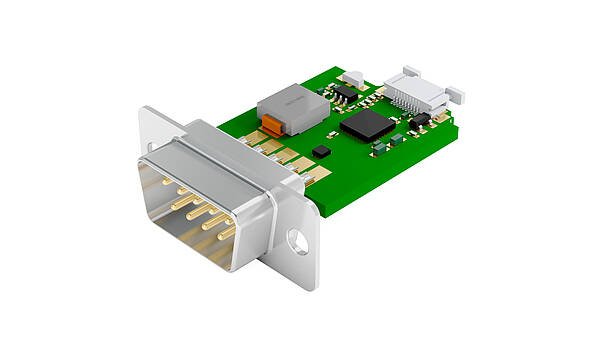

无带 D-Sub 9 接头的外壳

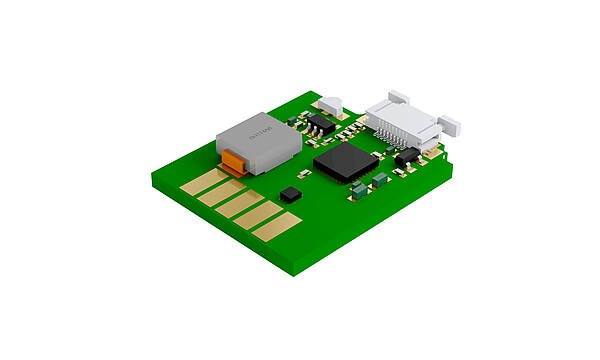

无不带接头但带焊接接头的外壳

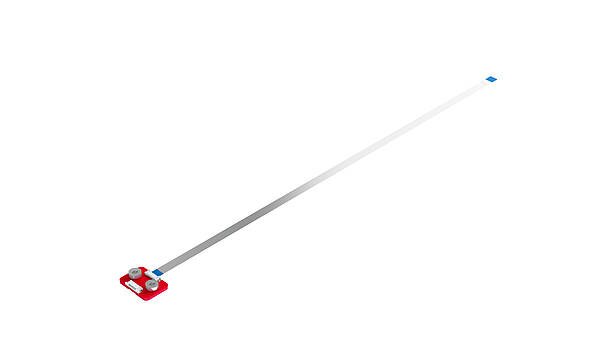

如果应用中传感器柔性印刷太短,可以在柔性印刷和接口模块之间使用灵活的扁平带状电缆(平面弯曲电缆或 FFC)。这可灵活地定位接口模块。这些电缆可承受动态负载。

FFC 电缆提供三种长度: 250 mm、400 mm 和 600 mm。
